六张 hero 第二轮：接对目标，再做视觉迭代
基线为已合并首轮的 72d01443d0f9 / 首轮图来自 ea757167d，不是更早的 2493 高版本。保留主色、两套字体族、pearl 底白色圆角卡、520 单列范式、四 lens 的 2×2、上一轮图标。首个 PR 六张 SVG 各一 commit，公共 builder / 判据 / 报告另提交。00:40 追加到达时 #2433 已于 00:34 合并（2026-10-03 16:34:07 UTC），因此本次走独立纠正 PR；不重写已合并历史。
验收方法与方法失效记录
先在未动图时写并运行 audit_readme_diagrams.py，再修改 builder。首次“无目标声明”检查判红 68 条；进一步人工核对每条旧线的意图，保存 baseline-targets.json，在内存中标注旧目标，再验证实际几何，得到 68 个未入目标端点 + 3 个未拆分扇出 = 71→0。旧映射用旧 SVG 的元素行号，禁止按离终点最近的外卡猜目标，也没有编辑改前资产来制造红项。
复用首轮的 WebKit getBBox + CTM 到根 viewBox、≤1 单位路径采样、非包含节点间距及同类文字 y 分布基础。新判据遍历所有 text，含嵌套、旋转、.kick/.m；样本同时包含线宽、V 箭头几何。路径/line 全部有类别清单；本次扩展还核对 image 边界/文字与同层框、穿无关卡/图标、超过三次圆角转折；图标、logo、色条、分割线、schematic 路径也做文字相交检查，只有语义连接线才要求目标。图中 w* 是语义连接，不把全部 path 数量当接线数。
新线必须声明 data-source/data-target，目标必须是具体阶段、角色、规则节点或操作 glyph；不能以 page 或任意碰巧包含终点的大外卡兜底。终点严格进入 bbox；圆角矩形再用 isPointInFill 验证。按 source 输出逐项扇出目标，重复/未声明目标判红。移动光点的 7 单位外圈对整条路径扫掠，覆盖所有相位。新增 CI 测试验证图声明、严格入框、圆角和 debate 的四 lens / 双案 / 三 risk 分配，浏览器测量是独立视觉验收工具。
记录首轮失效原因： “线离文字的最小距离”无法回答它应该连谁；仅检查注意到的正文清单会遗漏章节标题。文字距离零缺陷不是接线零缺陷的证明。本轮以显式目标和所有文字为验收基础。
已实测 / 必须如实区分： 当前合并基线的静态 path、箭头及全路径光点与文字相交计数也是 0；本机未复现用户描述的 C/D 划字现象。改前 decision 的 sha256 为 e8320bf335bc40fea22c603b5350d3f38de20651f2b162c07cd2b6340b52a8cd，与用户确认的线上版本一致。没有把手机红圈描述伪造为本机 bbox 相交证据，也没有声称旧 C/D 已正确：其线停在空白区且没有连接 postflight/risk。成品把 C 的规则变成可见节点，D 的持续路径从 judge 绕到 postflight，所有文字与标题都有几何净空。用户原始红圈截图未作为本次文件附件提供；对比中的 before 是这个已合并版本的实际 IMG 渲染。
A–D 坐标与成品
以下行号/坐标指 site/assets/decision-pipeline.svg；SVG 单位在手机 343px 内容宽下乘 343/520，600px 下乘 600/520。
| 位置 | 改前实测定位与根因 | 本次落实 |
|---|---|---|

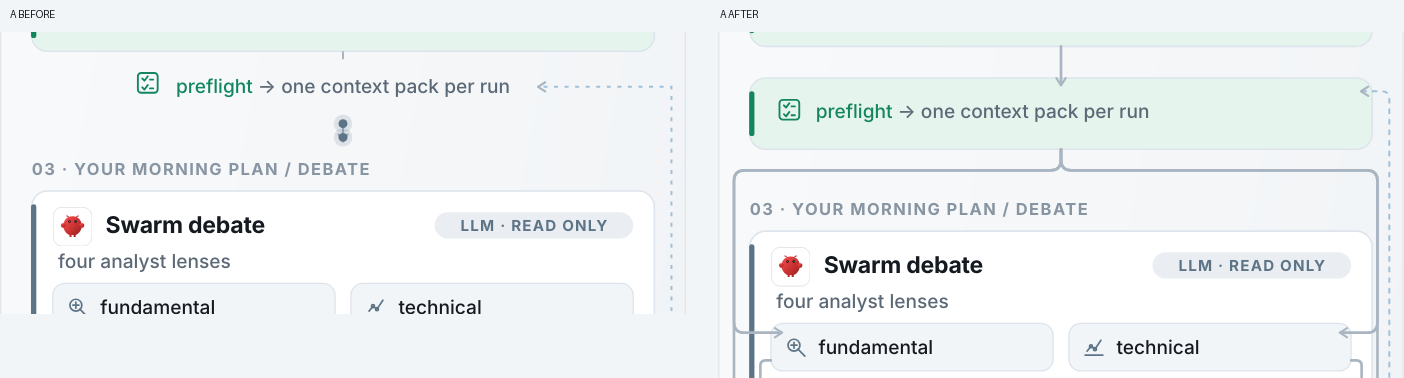

| A | :125 #w3 终点 (260,1341)，Swarm 外卡 :131 顶部 y=1379，fundamental :165 框 (40,1449,214,36)。终点离真实 lens 顶部 108，是停在空白区的断头；章节 .kick :130 bbox (24,1354.86,256.31,15.19) |
preflight 成实节点；分别进入四 lens 的内部边缘，左右通道绕章节和卡内标题 |

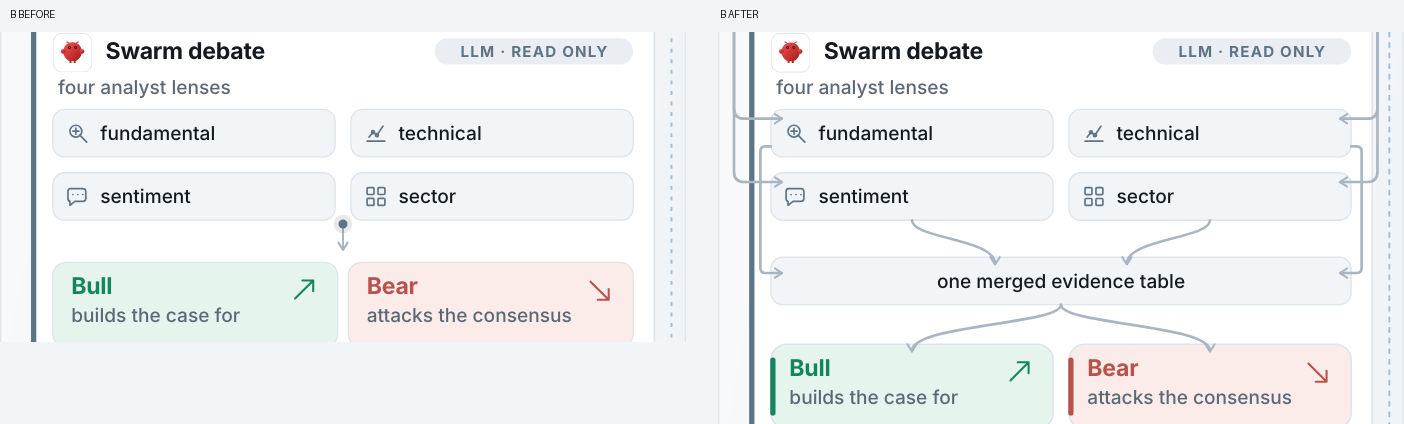

| B | :177 #w4 终点 (260,1555)；Bull :180 框 (40,1565,216,64)，Bear :184 (264,1565,216,64)。x=260 在两卡之间的 8 单位接缝，y 又在其顶部 10 单位外；单一箭头没分配双目标 |
四 lens 明确合到 merged evidence table，再分别进入 Bull/Bear；两卡间距保留并扩大到 12 |

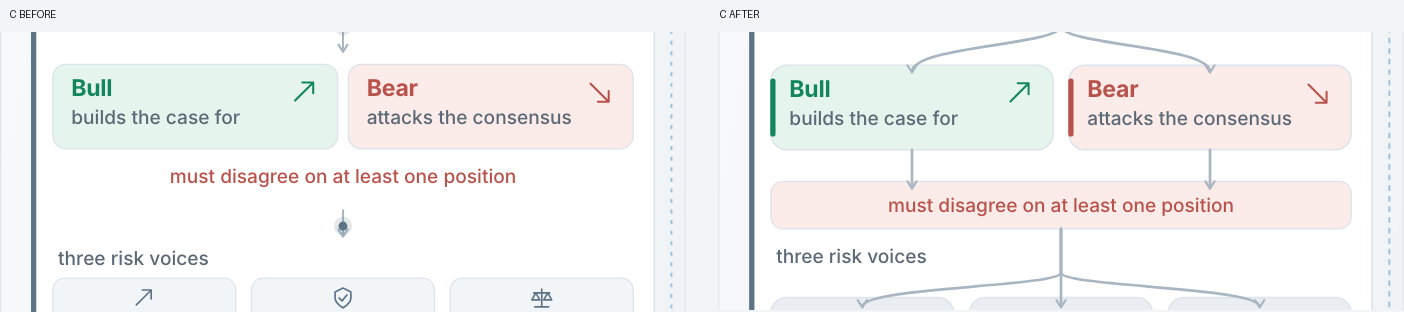

| C | :189 #w5 终点 (260,1695)，三个 risk 框顶部 y=1727，相差 32；红字 .m :188 bbox (128.64,1640.59,262.72,18.20)。本机静态相交未复现；线却没有目标 |
两案进入带原红字的 opposition 规则框上部；从框下缘沿 x=260 下行，随后分别进入三个 risk，线与文字占位分开 |

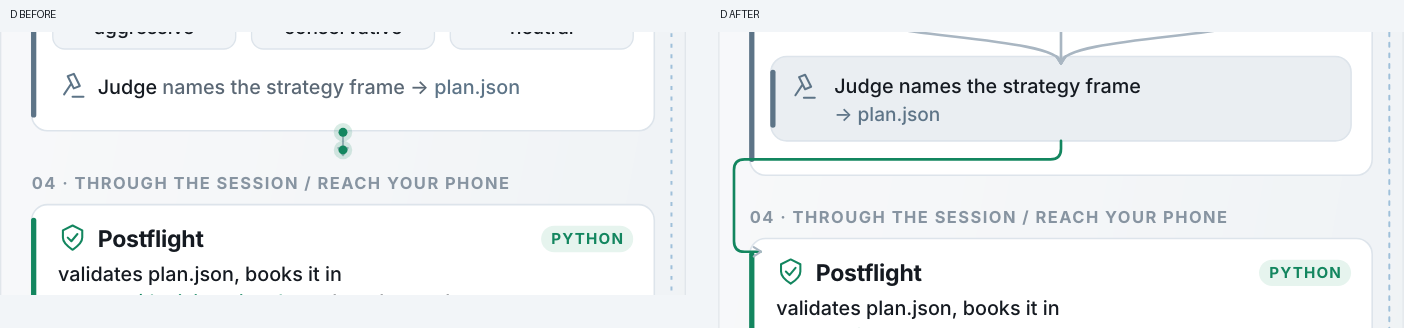

| D | :204 #w6 终点 (260,1863)，Postflight :210 顶部 y=1901，相差 38；章节 .kick :209 bbox (24,1876.86,362.14,15.19)。本机静态相交未复现；judge 当时只是文字，向下线从外卡底起，未接 postflight |
judge 成独立可见节点；其输出在 x=12 的外侧通道绕过章节，连续进入 postflight 内部；拐角半径 8，与卡片 rx12 同族 |
- A 新线实例：
decision-pipeline.svg:274#w3→fundamental，终点(48,1490)，目标{'x': 40, 'y': 1483, 'w': 214, 'h': 36} - B 新线实例：
decision-pipeline.svg:282#w11→bull，终点(147,1666)，目标{'x': 40, 'y': 1661, 'w': 214, 'h': 64} - B 新线实例：
decision-pipeline.svg:283#w12→bear，终点(373,1666)，目标{'x': 266, 'y': 1661, 'w': 214, 'h': 64} - C 新线实例：
decision-pipeline.svg:284#w13→opposition，终点(147,1754)，目标{'x': 40, 'y': 1749, 'w': 440, 'h': 36} - C 新线实例：
decision-pipeline.svg:287#w16→conservative，终点(260,1844)，目标{'x': 190.66700744628906, 'y': 1837, 'w': 138.66700744628906, 'h': 64} - D 新线实例：
decision-pipeline.svg:292#w21→postflight，终点(32,2079)，目标{'x': 24, 'y': 2069, 'w': 472, 'h': 96}
回流虚线保留其“下一次 preflight”语义，明确进入 preflight 的右侧内部；没有悬空蓝点。内部密集线路取消 pulse 实例，外部主流程保持既有动效；没有新增动画或交互。
六图逐项汇总
“修了几处”按旧线端点/扇出条目计数，不是肉眼重叠次数；文字相交没有被虚增。
| 图 / #2433 图片 commit（本次纠正见正文） | 修了几处 | 改了什么 | 高度 before→after / 最小同层净距 | 新文字相交 / 坏终点 / 扇出错误 |
|---|---|---|---|---|

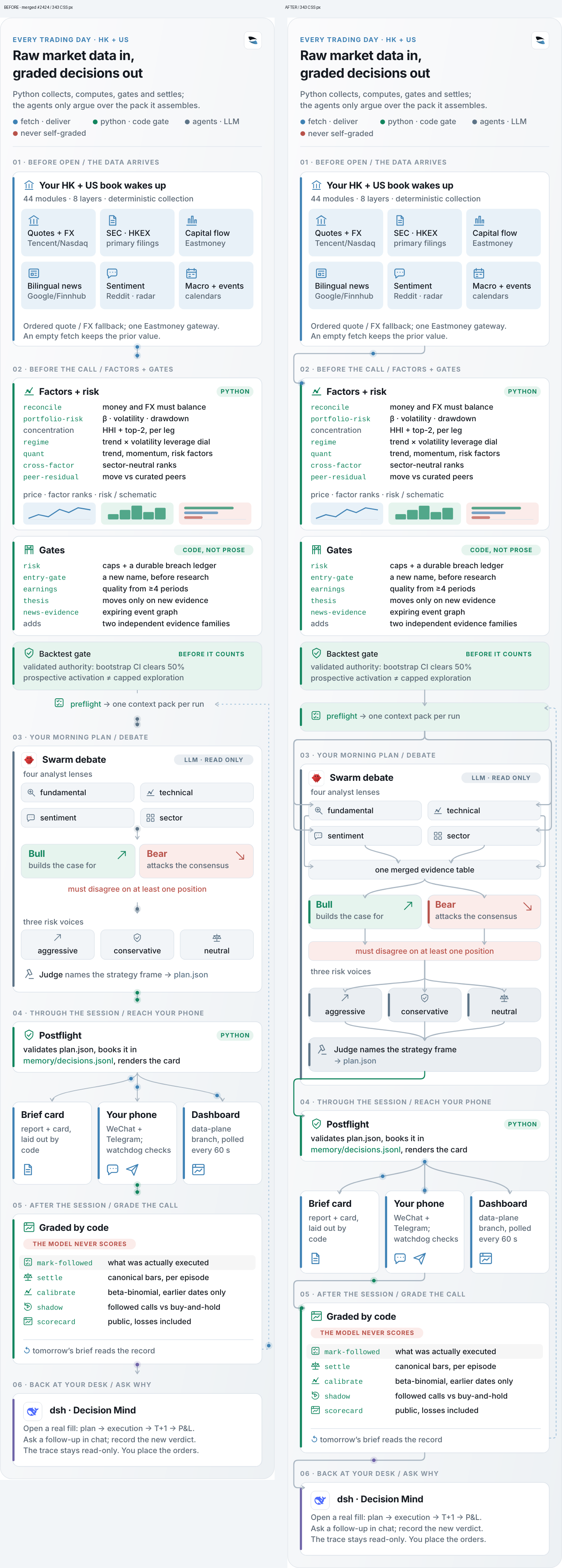

decision-pipeline / e32fda258 |
12 端点 + 2 扇出 | A：preflight 分给四 lens；B：四 lens→merged table→Bull/Bear 两目标；上排 lens 输出简化为两转折侧通道；C：两案→可见 opposition 规则→三 risk 目标；D：judge→postflight 绕章节；回流接入 preflight，圆角、减少密集区光点 | 2767→2935 / 8 | 0 / 0 / 0 |

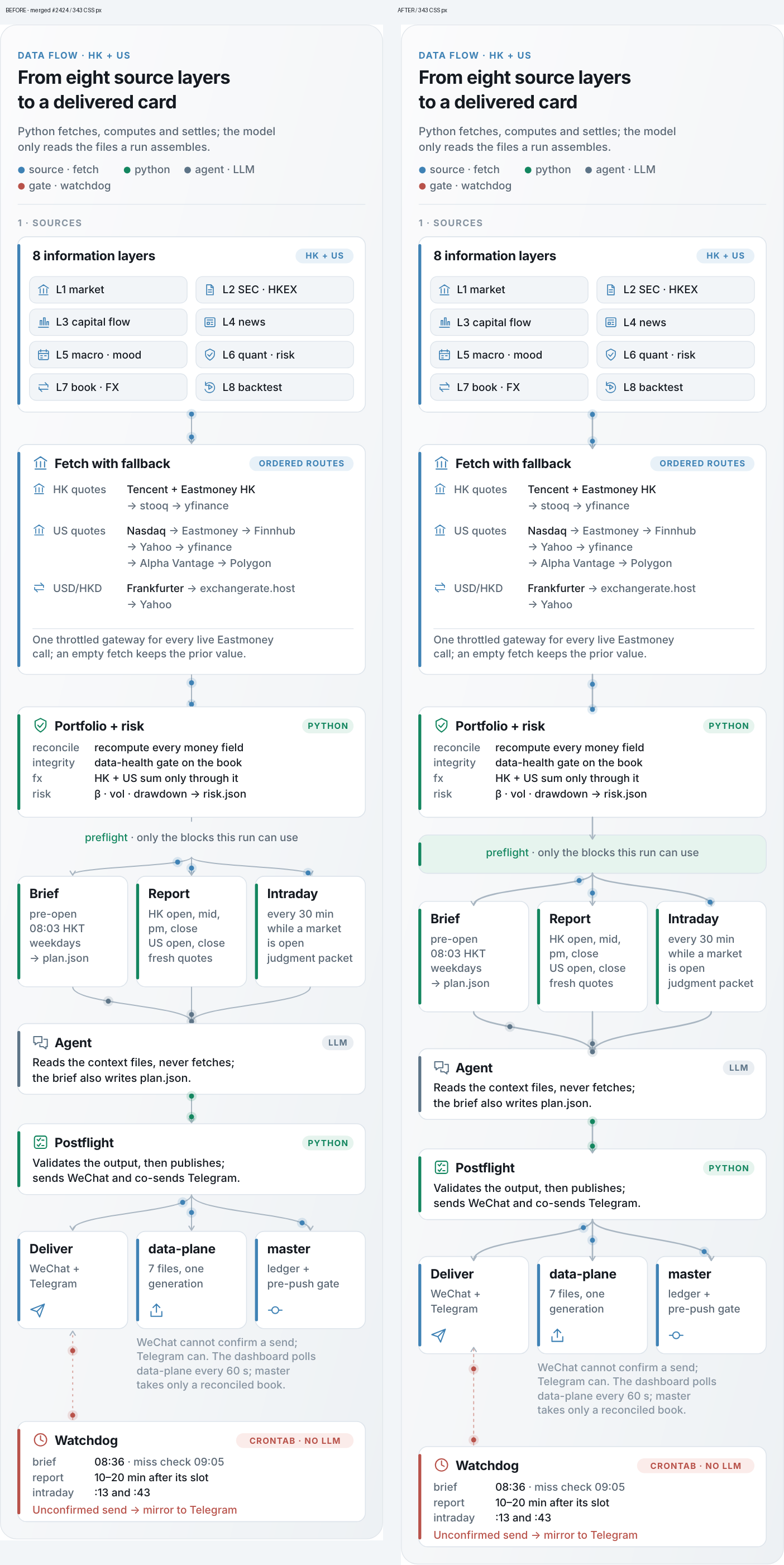

information-flow / c1b5264e8 |
14 端点 + 0 扇出 | preflight 变成实节点；保留三分叉下移；14 个箭头入框，watchdog 上行进入 Deliver（本次 SVG 字节不变） | 2056→2090 / 8 | 0 / 0 / 0 |
architecture / 3e302529b |
13 端点 + 0 扇出 | 两处跨标题交接走圆角外侧通道；13 个箭头入框；回流进入 evidence，保持回流与竖排说明 13 单位距离（本次 SVG 字节不变） | 1472→1472 / 6 | 0 / 0 / 0 |
harnesses / 1774f4cea |
12 端点 + 0 扇出 | 全部交接接上；两个交付箭头指向具体操作 glyph；恢复完整真实 PNG、原右侧六项说明；只增加间距，跨章节走 x=480 直线 | 2217.04→2319.04 / 12 | 0 / 0 / 0 |

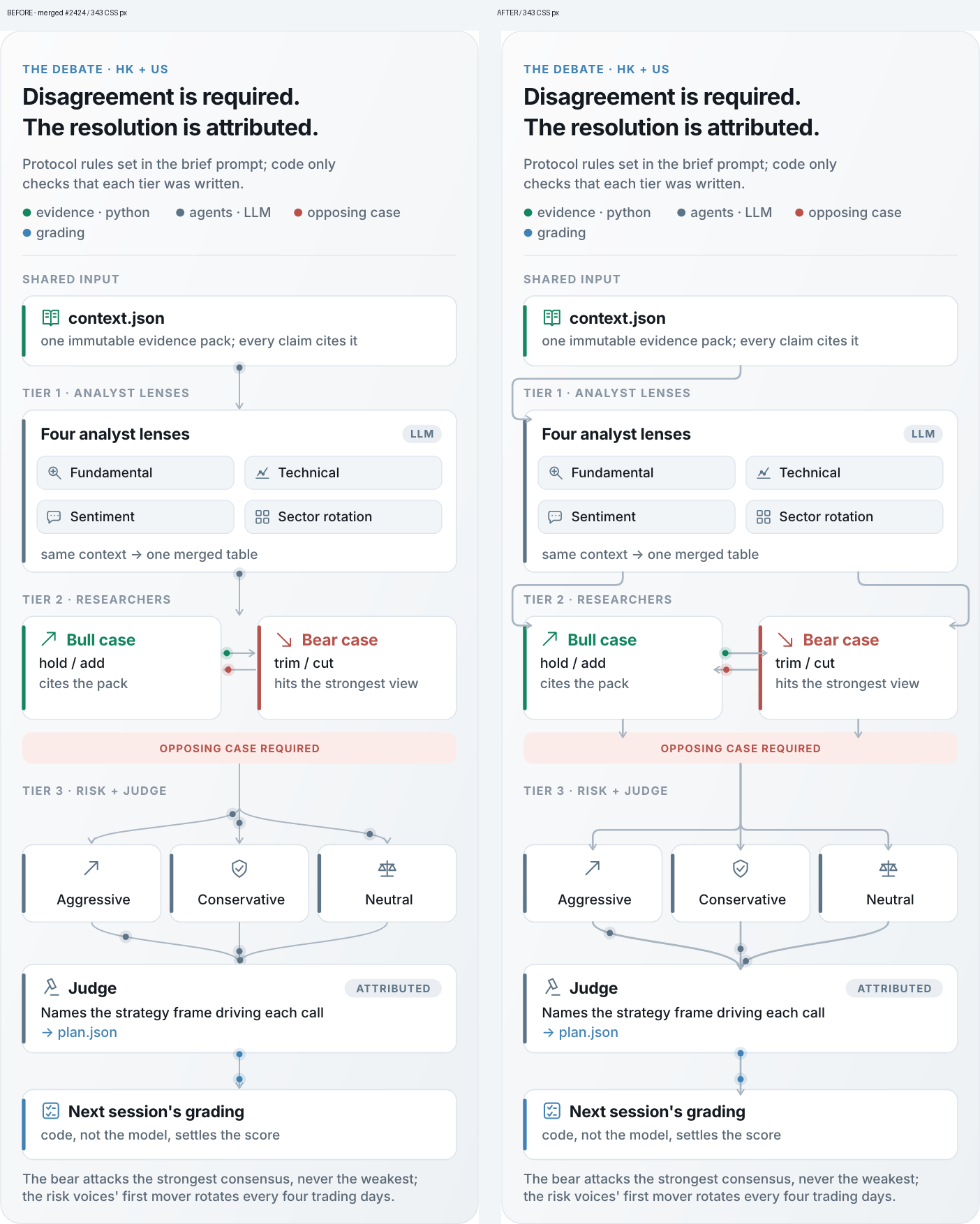

debate-flow / abda81880 |
12 端点 + 1 扇出 | analysts 明确分到 Bull/Bear；两案连到 opposition；risk 三目标逐一分配；四转折侧绕改为中央直干线/两转折扇出 | 1296→1296 / 10.00 | 0 / 0 / 0 |

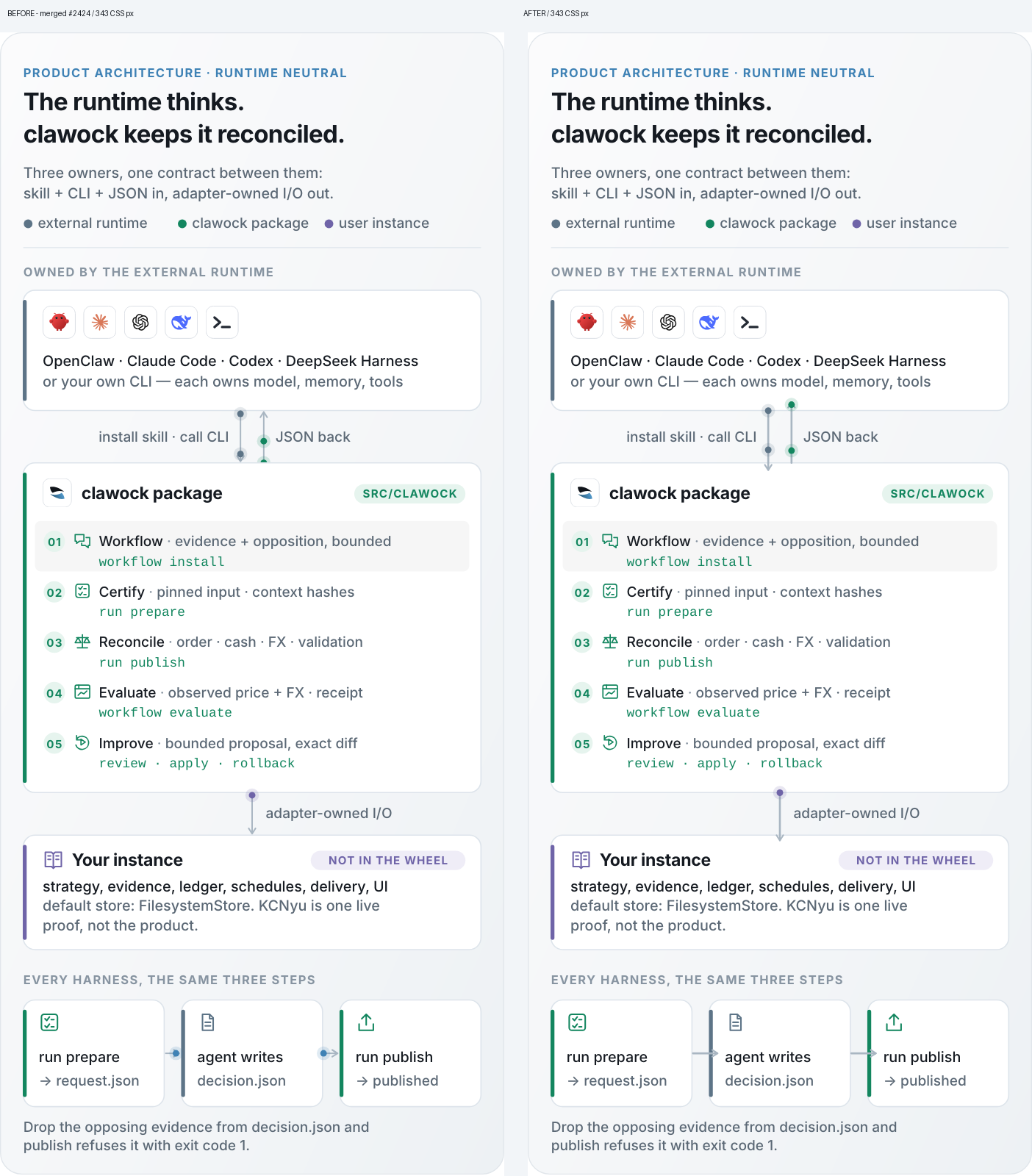

product-architecture / d25c4e3aa |
5 端点 + 0 扇出 | 五条方向箭头进入 runtime/package/instance 或具体 contract 卡；保留三层构图及原图标（本次 SVG 字节不变） | 1178→1178 / 18 | 0 / 0 / 0 |
正文/图标互相相交、内容出 viewBox、装饰路径压字、pulse 扫字也逐图为 0。完整 y 间距分布、每条端点与目标 bbox、最小文字距离、path 分类和最小框距见 改前测量、改后测量。同类文字 y 分布不是“跨字阶的正文行距”，没有据此误改字号。
N→0 原始输出与复现
改前完整 stdout（含每个 END 条目） / 改后完整 stdout。输出如下（保留汇总行）：
decision-pipeline: text-intersections=0 invalid-endpoints=12 undeclared-edges=12 fanout-errors=2 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
information-flow: text-intersections=0 invalid-endpoints=14 undeclared-edges=14 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
architecture: text-intersections=0 invalid-endpoints=13 undeclared-edges=13 fanout-errors=0 halo-intersections=0 min-gap=6.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
harnesses: text-intersections=0 invalid-endpoints=12 undeclared-edges=12 fanout-errors=0 halo-intersections=0 min-gap=12.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
debate-flow: text-intersections=0 invalid-endpoints=12 undeclared-edges=12 fanout-errors=1 halo-intersections=0 min-gap=10.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
product-architecture: text-intersections=0 invalid-endpoints=5 undeclared-edges=5 fanout-errors=0 halo-intersections=0 min-gap=18.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0
TOTAL: 71 acceptance violations
decision-pipeline: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
information-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=6.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
harnesses: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=12.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
debate-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=10.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
product-architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=18.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
TOTAL: 0 acceptance violations
改前目录可从 72d01443d0f9 的 site/assets 导出，保持原行号。浏览器工具使用本机已有 Python Playwright/lxml 和单引擎 WebKit；不引入产品运行依赖，也不依赖 SVG 外部资源。
python3 site/tools/audit_readme_diagrams.py --assets /path/to/baseline/assets --legacy-targets docs/design/hero-diagrams-2026-10-03/iteration-2/baseline-targets.json --output before.json
python3 site/tools/audit_readme_diagrams.py --output after.json
python3 site/tools/build_readme_diagrams.py --check
python3 -m pytest tests/test_readme_diagrams.py -q
若工具环境预装的 WebKit revision 与 Playwright 包默认不同，使用 --webkit-executable 指向已安装的 launcher；不必为本任务下载第二引擎。测试为定向 7 passed；全量交由 PR CI，不能用本机截图替代 CI。

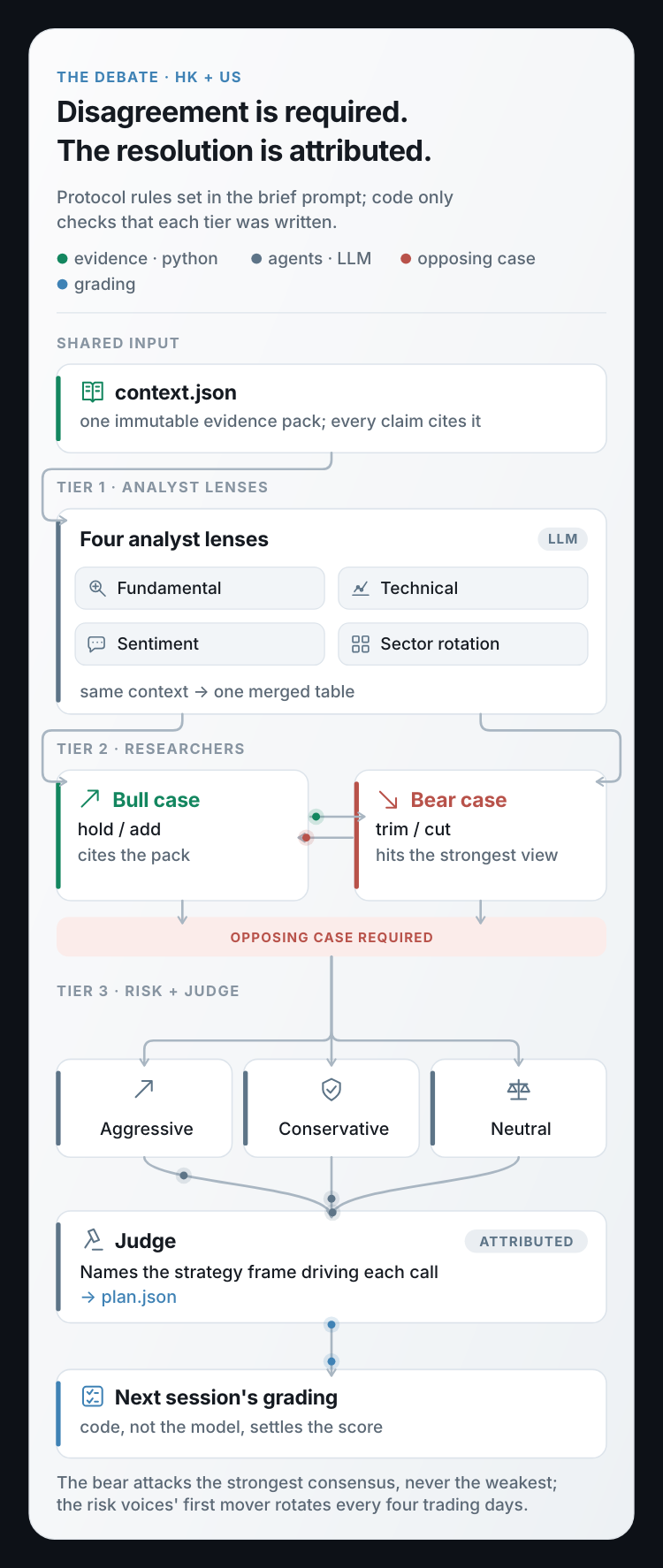

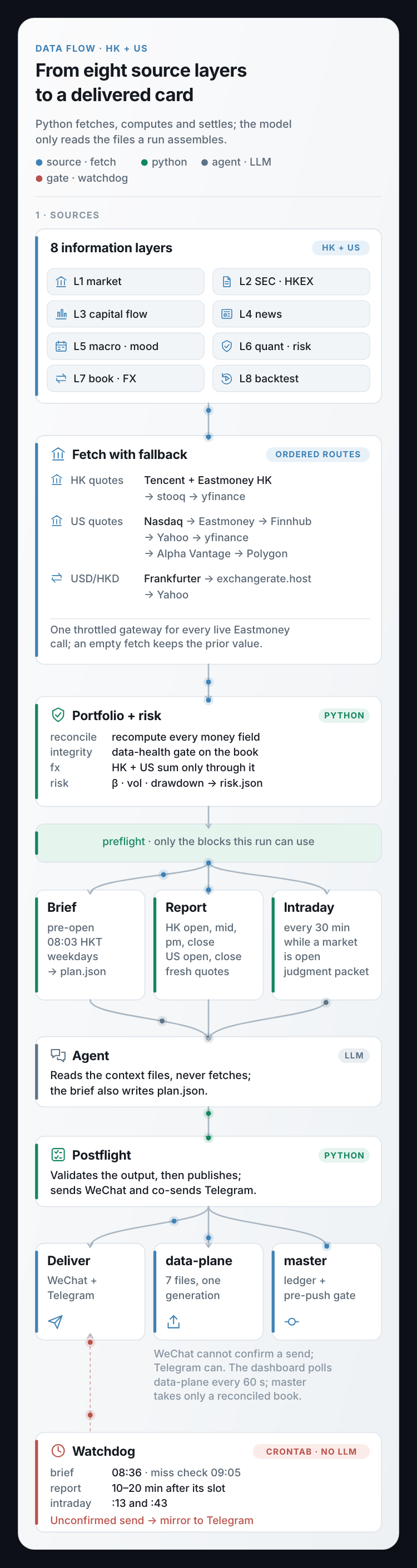

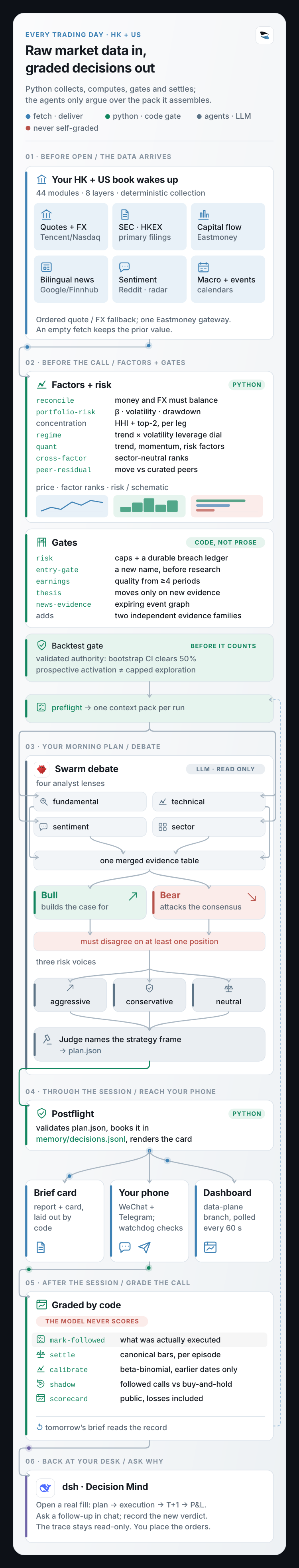

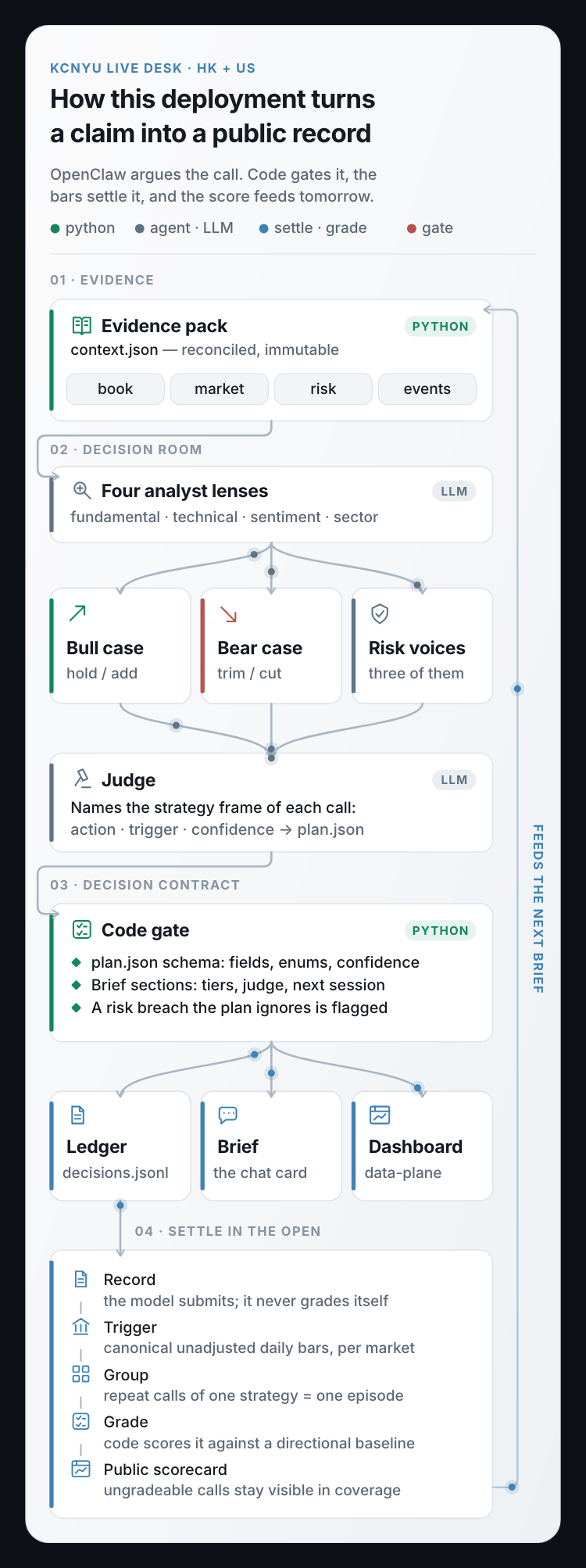

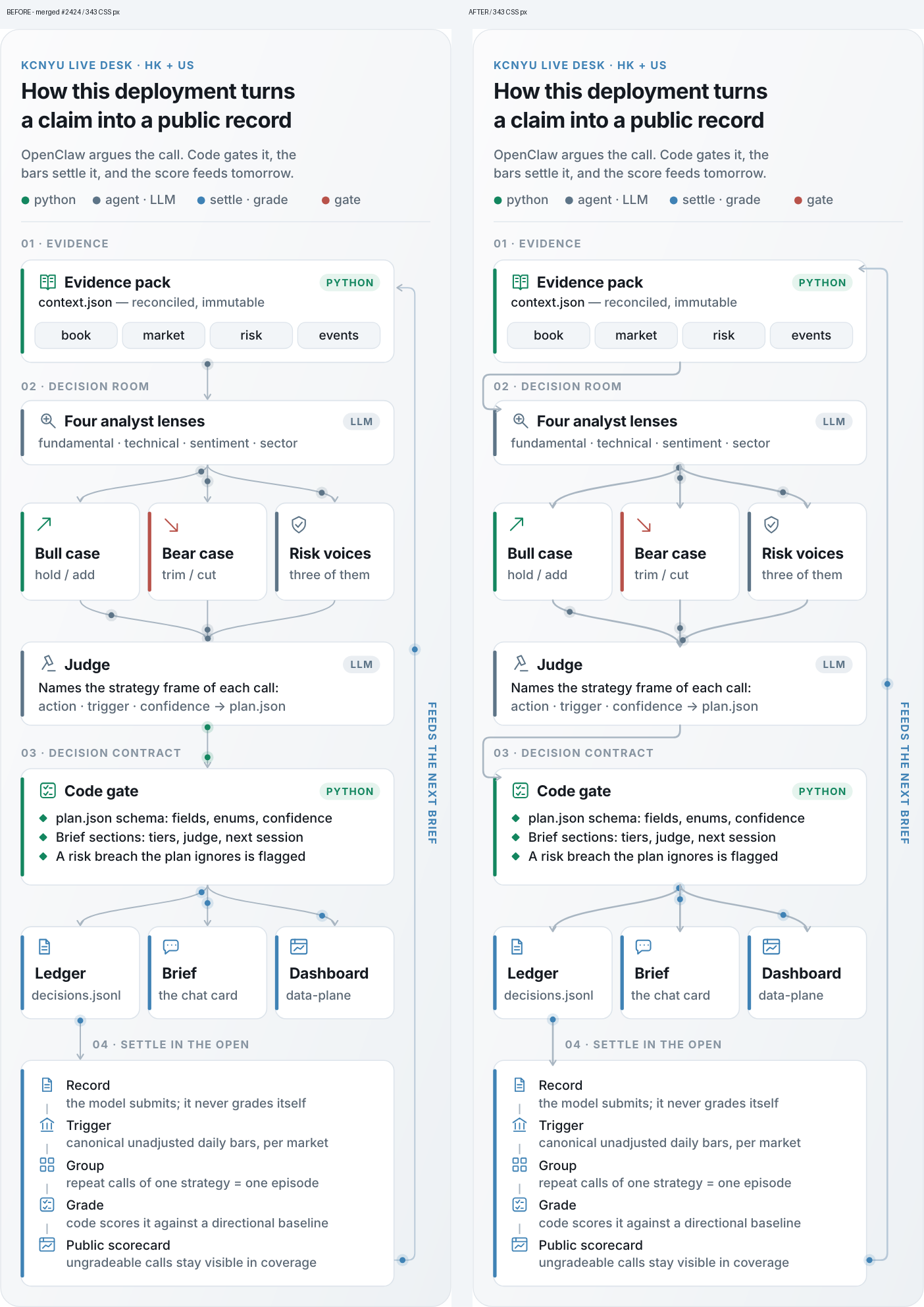

六组手机对比与深浅背景
本次重新实测 iPhone user-agent / WebKit、mobile + touch、375px viewport / 343 CSS px 内容宽，2× Retina，并显式设置 viewport meta。使用 README 原有 <p align="center"><img width="600">，配合文档 max-width:100%，源为实际自包含 SVG；没有把 600px 桌面图缩成手机证据。各栏 PNG 宽 686 设备像素，截图中字体仍是向量 SVG 在当前宽度的实际输出。截图的既有 SMIL 相位随 IMG 加载时刻变化，重点验收不依赖某一帧；路径和光点全相位已由脚本量化。

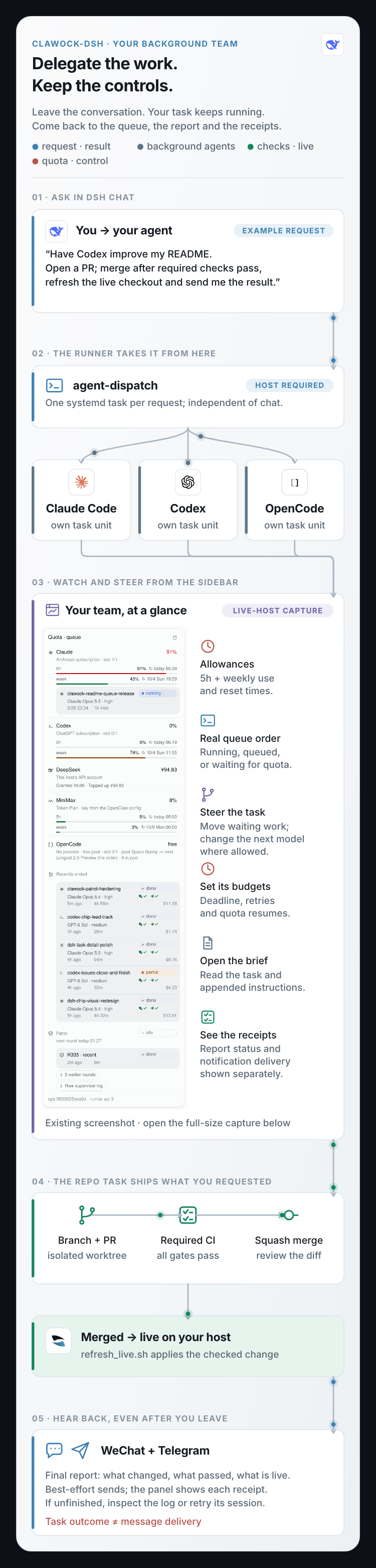

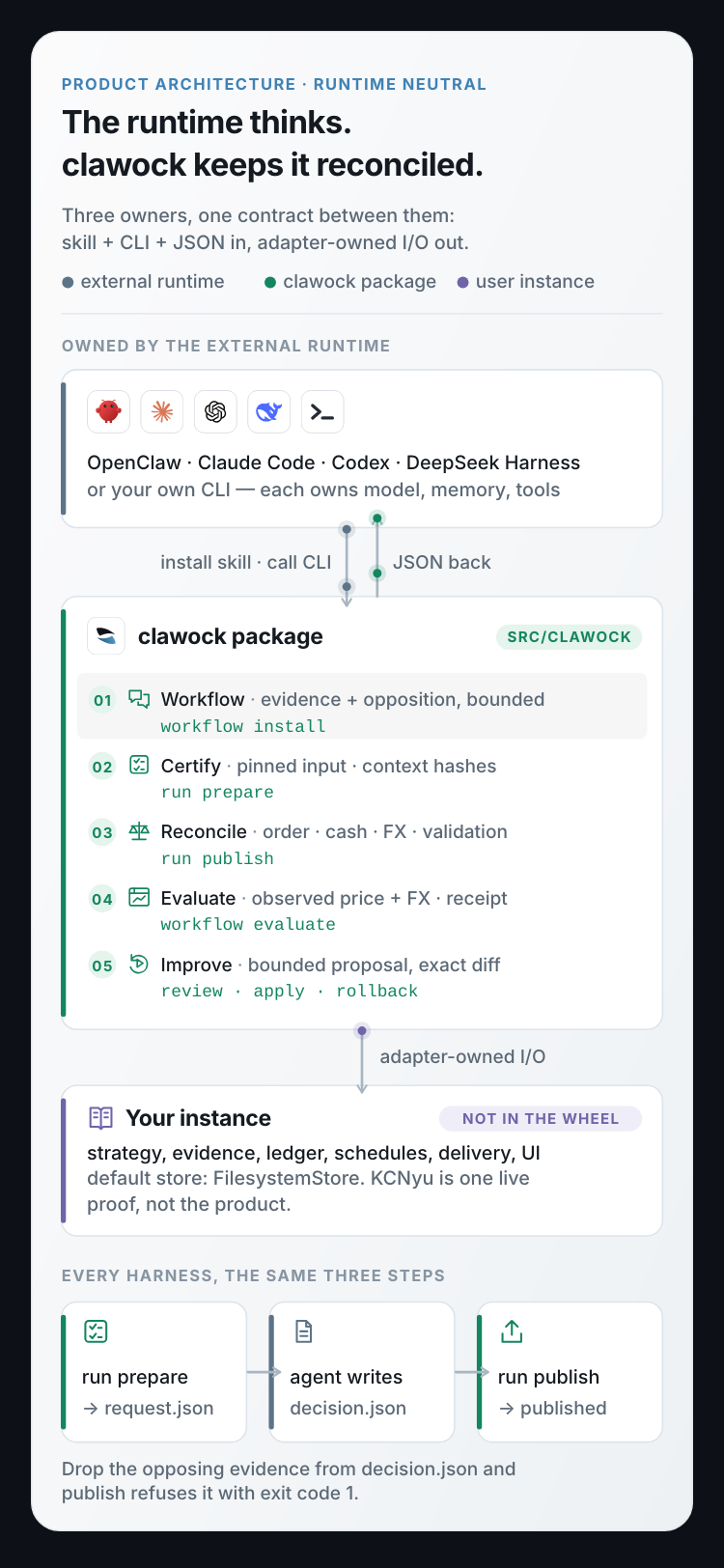

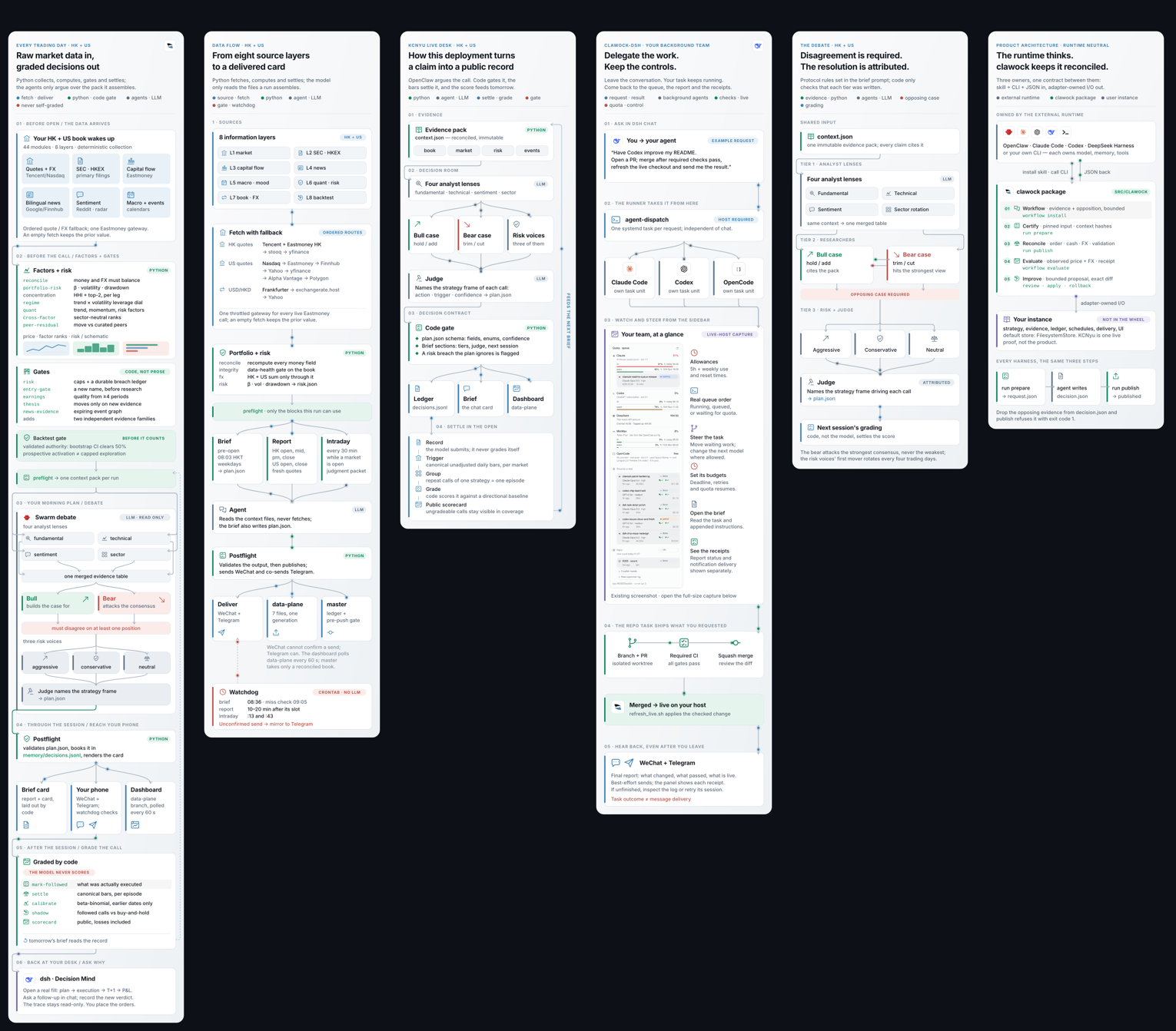

深色页面保持浅色插图：背景是原本的实色 pearl，而不是透明白字；本轮没有改变主题策略。下图为六张实际手机深底截图的概览，逐图原图由上面的链接打开。
既有 #2433 实测： 默认字体 343px、Inter 343px、Arial 600px 三组所有验收为 0；Inter 输出、Arial 输出及字体检查汇总在同目录。本次默认字体在 343px 和 600px 两宽的扩展审计均为 0，六图手机截图与 600px 辅助截图重拍；原字体替换结果保留作上一版证据，不冒称本次重跑。600px 的正文约 16.7–17.3 CSS px；手机整图缩放后约 9.6–9.9 CSS px，仍需打开原 SVG 放大细读。正文没有缩字、SVG filter 或转成位图；真实产品截图内字形仍为原 PNG。未做真机全浏览器/全字体测试，不能将 WebKit 结果等同所有手机环境。
加了什么 / 牺牲了什么
| 加了什么 | 牺牲与控制 |
|---|---|
| preflight 与 judge 成实节点；merged table / opposition 构成可追踪的中间层；四 lens、双案、三 risk 均有独立目标 | decision 高度 2767→2935，语义连接 12→27；接受增加局部面积，避免缩字或删原规则。新密集分支没有 pulse，减少视觉噪声 |
| 主线 1.5→2；辅助回流仍 1.5 + 虚线；章节绕行用 8 单位圆角，角色卡沿用 rx12 / 原色条 | 线比首轮明显，但所有目标在框内有小段可见入线；线路统一最后绘制，不能靠白卡遮掉末段伪装干净 |
| Bull/Bear、risk/judge 的角色层次用既有 tint / accent，preflight 为既有绿；harness 恢复原 24 单位 glyph 和原右栏布局 | 不增加新主色，不给每行加图标；文字、箭头方向、形状与语义标签重复编码，颜色不是唯一信息载体 |
| harness 恢复真实额度条、百分比、重置机制和最近任务；原样嵌完整实拍 | 接受约 469 KB 文件和手机整图细字需放大的代价；保留证据优先于体积优化，不用概览取代产品 |
| 删去 5 条四转折避让，换成两转折侧输出或中央扇出；harness 章节直线 | 不再让线为绕标题先向左再折回来；已有 2×2 和节点内容保留。其余 3 张 SVG 原字节不动 |

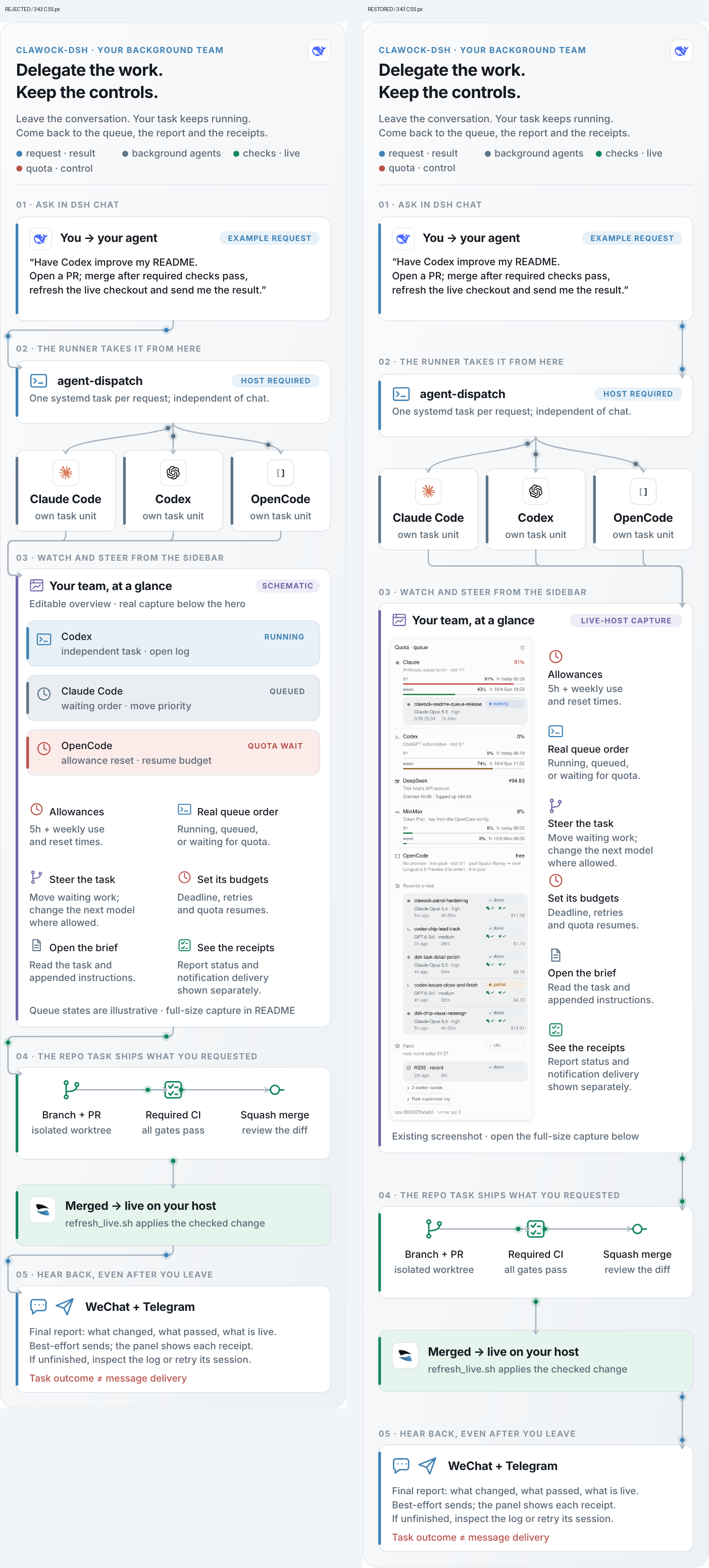

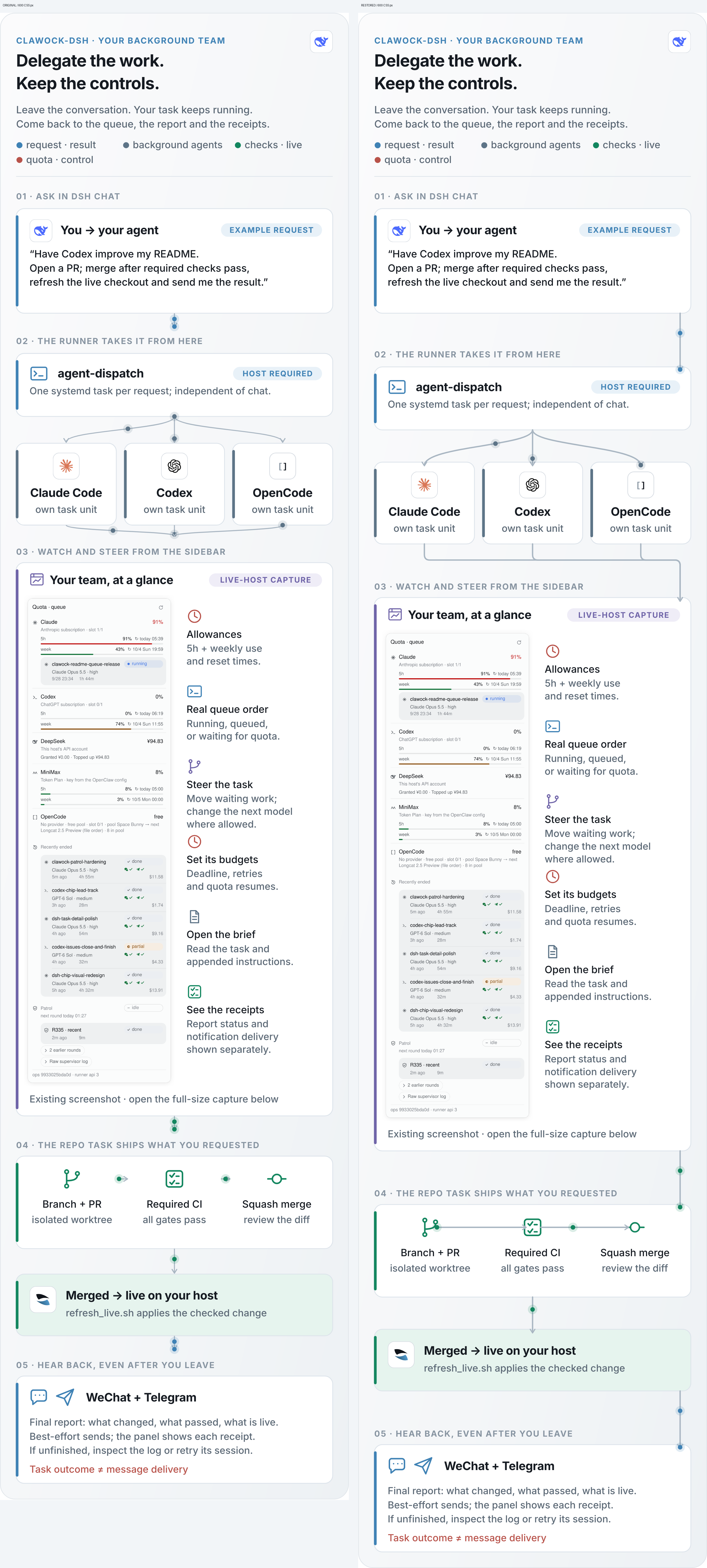

嵌入 PNG 的明确结论
最终明确选择：保留并恢复原始真实截图，接受整图缩小时截图小字需要放大细读。 此决定覆盖 #2433 的矢量替换方案；不再将真实队列、额度条和最近访问压成三条示意状态。
harnesses.svg 恢复后为 469,099 bytes（原图 468,879），viewBox 520×2319.04（原 2217.04）；<image> data URI 与原图逐字节相同，解码结果与未修改的 dsh-dispatch-queue.png 相同。800×2618 PNG 没有重绘、降采样、换外部引用，也没有改原色/字体/卡片/图标/圆角/文案。section 间距 60→80，runner→worker 40→48，worker→sidebar 56→80，repo→live 38→48；截图在原卡内仍有上方 48、下方 44 SVG 单位留白。
在 343px 整图下截图宽约 147.8 CSS px，在 600px 下约 258.5 CSS px；2×设备像素分别约 295.5/516.9，均小于原 800px 宽，所以没有上采样。小字因整图缩小而难以细读是实测限制，不宣称恢复后手机无需放大，也不把降采样直接等同“失真”。正文标签保持向量，可放大；README 原全尺寸截图入口仍可供细读。
研究、skillhub 与 GitHub 能力（复用首轮已核验结果）
首轮已经完成要求的 skillhub 实跑和网页研究，本轮沿用 完整研究与许可记录，没有为扩大改动重新挑视觉风格。实跑 skillhub search svg diagram design 和 skillhub search 排版 architecture diagram 未发现专门匹配本任务的设计 skill；fallback 候选 inspect 返回 Skill not found，未安装无关 skill；已应用本机 emil-design-eng 的留白、主次、克制原则。
2026 架构图文章强调模型/源为真值、分层 flow 和读者导向；C4 的方向/边界/图例、annotated flow 的步骤节奏适用于本轮。NN/g 图标可用性与 heavy icons + minimal categorisation 的反例提醒不要往每个文本项塞图标。本轮采用可追踪分叉、显式中间节点、圆角流线与真实产品证据；保持原图的单列叙事。来源外链留在首轮仓库文档，PR 正文不放第三方 URL 或跨仓引用。
GitHub README 的 SVG IMG 与 Markdown 内嵌 SVG markup 是不同环境：首轮 raw 实测字节未 strip，内部 CSS / use / symbol 的浏览器 IMG 探针有效；外部 CSS/图片/字体受 IMG 安全环境限制，currentColor 不继承网页颜色。本轮继续 inline 几何、显式现有色板；六 hero 没有 symbol/use、没有新外依赖。原创图标的 rect/path/circle 沿用项目 MIT；现有品牌图形及 attribution 原样内联，没有新导出或仿制商标。
00:40 追加：逐条连接器可反驳复核
本节覆盖六图全部 85 条语义线，包含 #2433 新增/改动线及本次修正，不用笼统的“审计通过”替代逐条判定。下表 line/id 可直接在 SVG 定位；源与目标声明、轨迹坐标和最小无关元素间距见 完整新测量。
转折数以路径上实际圆角 90° 转向（Q）计；无折点的单段 C 为单调前进的分发/汇聚，不是绕盒避让的 S 折返，表中标 0/平滑分支。所有现有路径只使用 M/H/V/Q/C，没有隐藏的 L 多段折返。卡片/文字列的“0/0”是采样核验，文字含标题、kick、m；source/target 内最后入箭头及其语义外容器不算“穿无关卡”。例如 Swarm 外框是 lens 的分组容器，进 lens 必须跨一次这个边界；没有穿任何兄弟角色卡。图标也作为无关障碍核对。
“间距均匀”的人工判据：侧通道的平行段维持固定边距；分支占自己的上下层留白带，不沿卡边先贴再离开；进入目标的最后几单位是有意收敛。最小距离是到无关卡/图标/图片的净距；不把接近目标的入线当违规，也不声称弯线到每张卡的距离恒定。343px 六图及 600px 逐条肉眼复核了下表各线，未发现剩余硬绕。
改前 #2433 已有 5 条四转折避让：decision w7/w8、debate w8/w9/w10。decision 改为上排 lens 直接侧出、8 单位通道、两次圆角后进入 merged table；debate 用 x=260 的中央干线通过标题右侧空白，再在标题下方分给三目标。不加折返；harness 通过增大留白改成 x=480 直线，三个 worker 用同一清楚的汇入线。没有以删角色、改配色、压字换取 0。
decision-pipeline: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=2 image-overlaps=0
ROUTE decision-pipeline.svg:278 #w7 turns=4 card-transits=[]
ROUTE decision-pipeline.svg:279 #w8 turns=4 card-transits=[]
information-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=6.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
harnesses: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=12.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
debate-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=10.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=3 image-overlaps=0
ROUTE debate-flow.svg:100 #w8 turns=4 card-transits=[]
ROUTE debate-flow.svg:101 #w9 turns=4 card-transits=[]
ROUTE debate-flow.svg:102 #w10 turns=4 card-transits=[]
product-architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=18.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
TOTAL: 5 acceptance violations
decision-pipeline: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
information-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=8.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=6.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
harnesses: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=12.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
debate-flow: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=10.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
product-architecture: text-intersections=0 invalid-endpoints=0 undeclared-edges=0 fanout-errors=0 halo-intersections=0 min-gap=18.00 outside=0 text-overlaps=0 icon-overlaps=0 decorative-path-hits=0 routing-errors=0 image-overlaps=0
TOTAL: 0 acceptance violations
| 图:行 / id | 源 → 目标 | 转折点 | 穿无关卡/文字 | 间距、人工判定 |
|---|---|---|---|---|
decision-pipeline.svg:268 / w1 |
collect → factors | 3 | 0/0 | 规则圆角通道；最小 17.07；均匀/通过 |
decision-pipeline.svg:273 / w2 |
backtest → preflight | 0 | 0/0 | 直线，留白带；最小 103.00；均匀/通过 |
decision-pipeline.svg:274 / w3 |
preflight → fundamental | 3 | 0/0 | 规则圆角通道；最小 7.07；均匀/通过 |
decision-pipeline.svg:275 / w4 |
preflight → technical | 3 | 0/0 | 规则圆角通道；最小 41.00；均匀/通过 |
decision-pipeline.svg:276 / w5 |
preflight → sentiment | 3 | 0/0 | 规则圆角通道；最小 6.10；均匀/通过 |
decision-pipeline.svg:277 / w6 |
preflight → sector | 3 | 0/0 | 规则圆角通道；最小 19.00；均匀/通过 |
decision-pipeline.svg:278 / w7 |
fundamental → merged-table | 2 | 0/0 | 两转折侧出，平行段固定 8；最小 8.00；均匀/通过 |
decision-pipeline.svg:279 / w8 |
technical → merged-table | 2 | 0/0 | 两转折侧出，平行段固定 8；最小 8.00；均匀/通过 |
decision-pipeline.svg:280 / w9 |
sentiment → merged-table | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 48.00；均匀/通过 |
decision-pipeline.svg:281 / w10 |
sector → merged-table | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 42.76；均匀/通过 |
decision-pipeline.svg:282 / w11 |
merged-table → bull | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 27.26；均匀/通过 |
decision-pipeline.svg:283 / w12 |
merged-table → bear | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 27.26；均匀/通过 |
decision-pipeline.svg:284 / w13 |
bull → opposition | 0 | 0/0 | 直线，留白带；最小 83.00；均匀/通过 |
decision-pipeline.svg:285 / w14 |
bear → opposition | 0 | 0/0 | 直线，留白带；最小 82.75；均匀/通过 |
decision-pipeline.svg:286 / w15 |
opposition → aggressive | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 6.00；均匀/通过 |
decision-pipeline.svg:287 / w16 |
opposition → conservative | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 4.50；均匀/通过 |
decision-pipeline.svg:288 / w17 |
opposition → neutral | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 5.25；均匀/通过 |
decision-pipeline.svg:289 / w18 |
aggressive → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 16.22；均匀/通过 |
decision-pipeline.svg:290 / w19 |
conservative → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 37.50；均匀/通过 |
decision-pipeline.svg:291 / w20 |
neutral → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 16.22；均匀/通过 |
decision-pipeline.svg:292 / w21 |
judge → postflight | 3 | 0/0 | 规则圆角通道；最小 16.72；均匀/通过 |
decision-pipeline.svg:293 / w22 |
postflight → brief-card | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 28.01；均匀/通过 |
decision-pipeline.svg:296 / w23 |
postflight → phone | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 86.67；均匀/通过 |
decision-pipeline.svg:299 / w24 |
postflight → dashboard | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 28.01；均匀/通过 |
decision-pipeline.svg:302 / w25 |
phone → graded | 3 | 0/0 | 规则圆角通道；最小 14.00；均匀/通过 |
decision-pipeline.svg:307 / w27 |
graded → preflight | 2 | 0/0 | 规则圆角通道；最小 13.00；均匀/通过 |
decision-pipeline.svg:308 / w28 |
graded → decision-mind | 3 | 0/0 | 规则圆角通道；最小 13.92；均匀/通过 |
information-flow.svg:162 / w1 |
sources → fetch | 0 | 0/0 | 直线，留白带；最小 17.09；均匀/通过 |
information-flow.svg:167 / w2 |
fetch → portfolio | 0 | 0/0 | 直线，留白带；最小 169.00；均匀/通过 |
information-flow.svg:172 / w3 |
portfolio → preflight | 0 | 0/0 | 直线，留白带；最小 85.00；均匀/通过 |
information-flow.svg:173 / w4 |
preflight → brief | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 19.01；均匀/通过 |
information-flow.svg:176 / w5 |
preflight → report | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 76.00；均匀/通过 |
information-flow.svg:179 / w6 |
preflight → intraday | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 19.01；均匀/通过 |
information-flow.svg:182 / w7 |
brief → agent | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 26.27；均匀/通过 |
information-flow.svg:185 / w8 |
report → agent | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 86.67；均匀/通过 |
information-flow.svg:188 / w9 |
intraday → agent | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 26.27；均匀/通过 |
information-flow.svg:191 / w10 |
agent → postflight | 0 | 0/0 | 直线，留白带；最小 141.00；均匀/通过 |
information-flow.svg:196 / w11 |
postflight → deliver | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 25.04；均匀/通过 |
information-flow.svg:199 / w12 |
postflight → data-plane | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 86.67；均匀/通过 |
information-flow.svg:202 / w13 |
postflight → master | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 25.04；均匀/通过 |
information-flow.svg:205 / w14 |
watchdog → deliver | 0 | 0/0 | 直线，留白带；最小 39.29；均匀/通过 |
architecture.svg:119 / w1 |
evidence → analysts | 3 | 0/0 | 规则圆角通道；最小 16.28；均匀/通过 |
architecture.svg:120 / w2 |
analysts → bull | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 21.91；均匀/通过 |
architecture.svg:123 / w3 |
analysts → bear | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 37.47；均匀/通过 |
architecture.svg:126 / w4 |
analysts → risk | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 21.91；均匀/通过 |
architecture.svg:129 / w5 |
bull → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 25.13；均匀/通过 |
architecture.svg:132 / w6 |
bear → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 78.33；均匀/通过 |
architecture.svg:135 / w7 |
risk → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 25.13；均匀/通过 |
architecture.svg:138 / w8 |
judge → gate | 3 | 0/0 | 规则圆角通道；最小 16.22；均匀/通过 |
architecture.svg:139 / w9 |
gate → ledger | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 23.89；均匀/通过 |
architecture.svg:142 / w10 |
gate → brief | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 35.63；均匀/通过 |
architecture.svg:145 / w11 |
gate → dashboard | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 23.89；均匀/通过 |
architecture.svg:148 / w12 |
ledger → settle | 0 | 0/0 | 直线，留白带；最小 36.76；均匀/通过 |
architecture.svg:151 / w13 |
settle → evidence | 2 | 0/0 | 规则圆角通道；最小 24.00；均匀/通过 |
harnesses.svg:130 / w1 |
request → runner | 0 | 0/0 | x=480 直线，标题右侧留白；最小 137.00；均匀/通过 |
harnesses.svg:135 / w2 |
runner → claude-worker | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 9.42；均匀/通过 |
harnesses.svg:138 / w3 |
runner → codex-worker | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 9.42；均匀/通过 |
harnesses.svg:141 / w4 |
runner → opencode-worker | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 24.04；均匀/通过 |
harnesses.svg:144 / w5 |
claude-worker → sidebar | 2 | 0/0 | 规则圆角通道；最小 24.00；均匀/通过 |
harnesses.svg:145 / w6 |
codex-worker → sidebar | 2 | 0/0 | 规则圆角通道；最小 24.00；均匀/通过 |
harnesses.svg:146 / w7 |
opencode-worker → sidebar | 2 | 0/0 | 规则圆角通道；最小 86.67；均匀/通过 |
harnesses.svg:147 / w8 |
sidebar → repo-task | 0 | 0/0 | x=480 直线，标题右侧留白；最小 58.44；均匀/通过 |
harnesses.svg:152 / w9 |
branch-pr → required-ci | 0 | 0/0 | 直线，留白带；最小 114.00；均匀/通过 |
harnesses.svg:155 / w10 |
required-ci → squash-merge | 0 | 0/0 | 直线，留白带；最小 114.00；均匀/通过 |
harnesses.svg:158 / w11 |
repo-task → live | 0 | 0/0 | 直线，留白带；最小 92.00；均匀/通过 |
harnesses.svg:161 / w12 |
live → receipts | 0 | 0/0 | x=480 直线，标题右侧留白；最小 140.00；均匀/通过 |
debate-flow.svg:89 / w1 |
evidence → analysts | 3 | 0/0 | 规则圆角通道；最小 40.79；均匀/通过 |
debate-flow.svg:90 / w2 |
analysts → bull | 3 | 0/0 | 规则圆角通道；最小 15.67；均匀/通过 |
debate-flow.svg:91 / w3 |
analysts → bear | 3 | 0/0 | 规则圆角通道；最小 42.00；均匀/通过 |
debate-flow.svg:92 / w4 |
bull → bear | 0 | 0/0 | 直线，留白带；最小 15.67；均匀/通过 |
debate-flow.svg:95 / w5 |
bear → bull | 0 | 0/0 | 直线，留白带；最小 34.91；均匀/通过 |
debate-flow.svg:98 / w6 |
bull → opposition | 0 | 0/0 | 直线，留白带；最小 108.45；均匀/通过 |
debate-flow.svg:99 / w7 |
bear → opposition | 0 | 0/0 | 直线，留白带；最小 107.77；均匀/通过 |
debate-flow.svg:100 / w8 |
opposition → aggressive | 2 | 0/0 | 中央干线与下层扇出，不贴边；最小 13.67；均匀/通过 |
debate-flow.svg:101 / w9 |
opposition → conservative | 0 | 0/0 | 中央干线与下层扇出，不贴边；最小 11.83；均匀/通过 |
debate-flow.svg:102 / w10 |
opposition → neutral | 2 | 0/0 | 中央干线与下层扇出，不贴边；最小 12.75；均匀/通过 |
debate-flow.svg:103 / w11 |
aggressive → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 24.12；均匀/通过 |
debate-flow.svg:106 / w12 |
conservative → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 48.83；均匀/通过 |
debate-flow.svg:109 / w13 |
neutral → judge | 0 | 0/0 | 平滑分发/汇聚，留白带；最小 24.12；均匀/通过 |
debate-flow.svg:112 / w14 |
judge → grading | 0 | 0/0 | 直线，留白带；最小 142.00；均匀/通过 |
product-architecture.svg:131 / w1 |
runtime → package | 0 | 0/0 | 直线，留白带；最小 74.39；均匀/通过 |
product-architecture.svg:136 / w2 |
package → runtime | 0 | 0/0 | 直线，留白带；最小 71.40；均匀/通过 |
product-architecture.svg:141 / w4 |
package → instance | 0 | 0/0 | 直线，留白带；最小 165.00；均匀/通过 |
product-architecture.svg:144 / w5 |
prepare → write | 0 | 0/0 | 直线，留白带；最小 27.32；均匀/通过 |
product-architecture.svg:145 / w6 |
write → publish | 0 | 0/0 | 直线，留白带；最小 26.46；均匀/通过 |
“通过”以本次路径和截图为限；不能将 bbox 归零等同所有用户都会觉得图面足够清晰。未做全浏览器真机测试。
可核验边界与交付
没有三项判据互相冲突：标题绕行的代价是明确的侧边通道，新增中间层的代价是 decision 多 168 单位高度；均在原构图/色板/字体内实现。六图已有 builder，本轮没有提出或新建无关生成管线。没有更改投资、投递、队列或执行逻辑。
本报告与六组截图是提交内的验收证据。PR required CI、作者自审、合并和本机刷新状态以最终交付消息为准；不能用旧首轮 4,778 tests 或旧 CI 替代本轮 head 的检查。
